DR-2688是一种专为聚碳酸酯（PC）体系生产而设计的金红石型二氧化钛颜料，采用特殊的无机和有机表面处理工艺，有效解决了聚碳酸酯等聚合体加工过程中粘度和亮度降低、色相黄变、材料脆化等问题,能确保聚碳酸酯等工程塑料的光学、力学等性能,具有优异的聚碳酸酯体系抗降解、抗黄变性能。
产品特性：
■ 优异的抗聚碳酸酯降解能力
■ 优异的抗聚碳酸酯黄变能力
■ 优异的加工流动性
■ 超级蓝底相和高消色力
典型应用：
DR-2688推荐应用于聚碳酸酯等工程塑料体系，如：
■ 纯PC料、PC混合料、PC合金等
■ ABS、PET、PA等工程塑料体系
■ 聚烯烃色母及其共聚物等领域
产品典型技术指标：
|
参数
|
典型值
|
|
TiO2含量，%
|
96.0
|
|
无机表面处理物
|
Al2O3•nH2O
|
|
有机表面处理物
|
有机硅
|
|
吸油量，g/100g颜料
|
13
|
|
105℃挥发物，%
|
0.2
|
|
1在PC注塑板中的颜色
|
L*
|
97.9
|
|
b*
|
1.1
|
|
2在灰色PVC-P中的着色底相（CBU）
|
16.5
|
|
3熔体质量流动速率(MFR)，g/10min
|
10.0
|
|
真密度，g/cm3
|
4.0
|
|
国际标准ISO591分类
|
R2
|
|
美国材料试验学会ASTM D476分类
|
II
|
注：
1. 在钛白粉含量为30%的聚碳酸酯注塑板中测试
2. 在钛白粉含量为4PHR的含增塑剂和炭黑的聚氯乙烯体系（PVC-P）中测试
3. 在钛白粉含量为30%的聚碳酸酯（熔融指数为10.0g/10min）色母粒中测试
优异的抗聚碳酸酯降解能力
我们通过冲击强度和拉伸强度等聚碳酸酯制品的力学性能，来反映DR-2688对聚碳酸酯体系的抗降解能力，聚碳酸酯制品的力学性能表现越优异，则钛白粉对聚碳酸酯体系的抗降解能力越强。

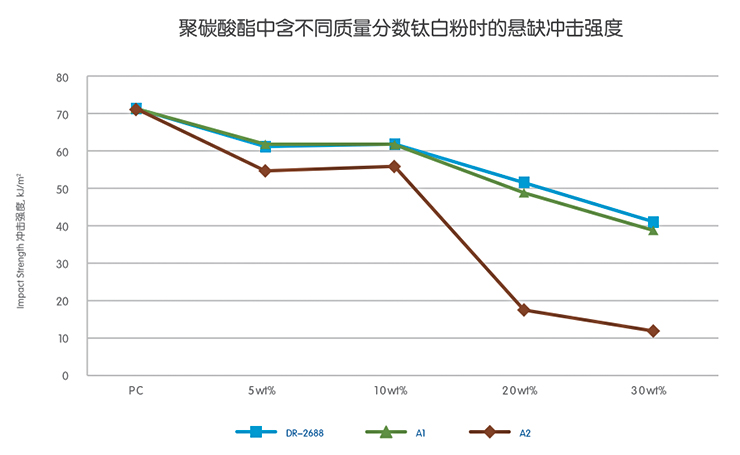

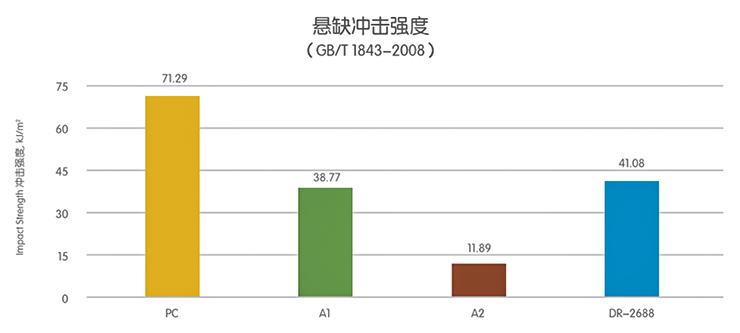

得益于DR-2688特殊的高效的杂质控制技术和优秀的表面处理技术，DR-2688具有优异的抗冲击能力。
注：
在钛白粉含量为30%的聚碳酸酯标准样条中测试.

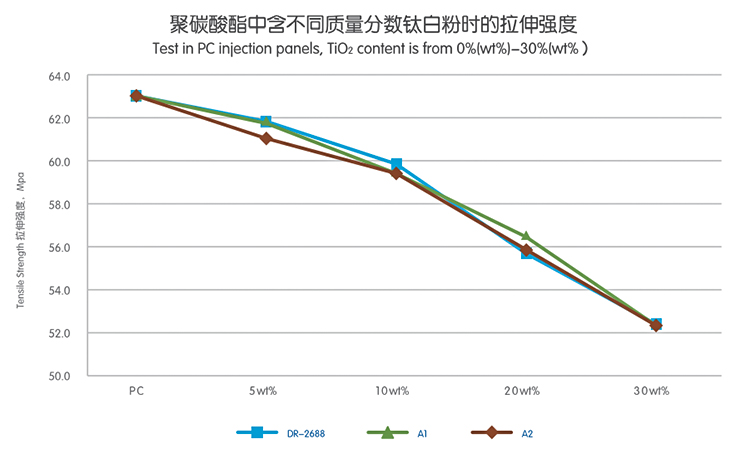

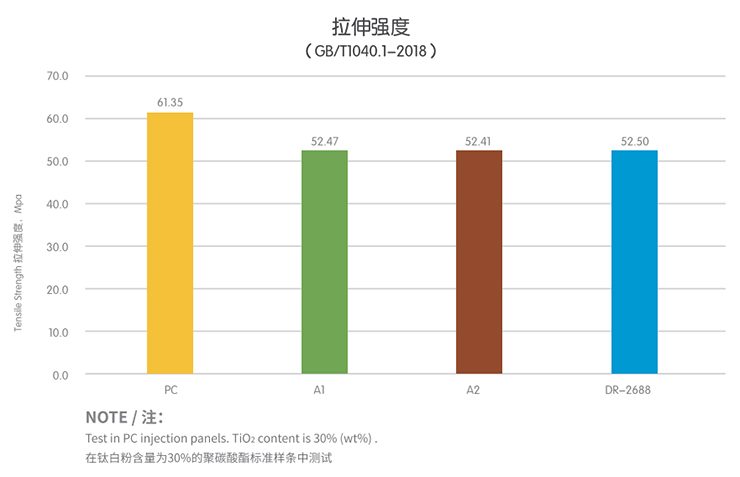

■ 得益于DR-2688特殊的高效的杂质控制技术和优秀的表面处理技术，DR-2688具有优异的拉伸强度。
注：
在钛白粉含量为30%的聚碳酸酯标准样条中测试
优异的抗聚碳酸酯黄变能力

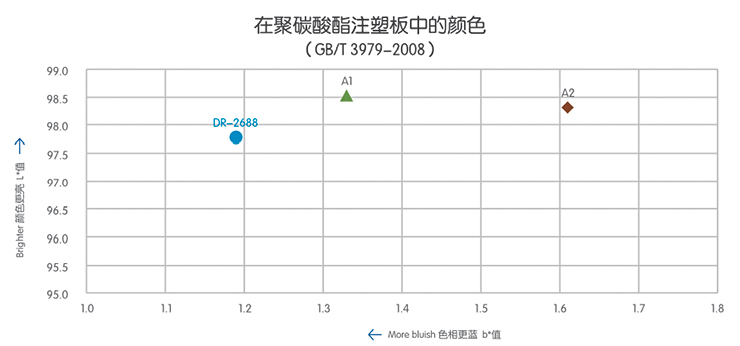

■ 得益于优秀的杂质含量控制技术、强烈的蓝底相和杰出的分散性，DR-2688的色相表现接近于优秀的氯化法产品水平，在塑料中具有明亮的带蓝相的白度。
注：
在钛白粉含量为20%的聚碳酸酯注塑板中测试
优异的加工流动性

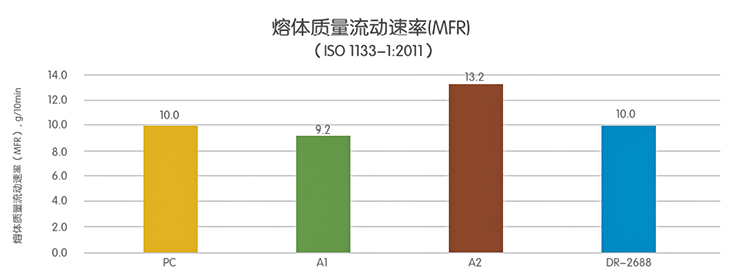

■ 得益于DR-2688特殊的表面处理工艺以及杰出的分散性，DR-2688具有优异的MFR，在聚碳酸酯体系应用领域极具竞争力。
注：
在钛白粉含量为30%的聚碳酸酯（熔融指数为10.0g/10min）色母粒中测试
超级蓝底相和高消色力

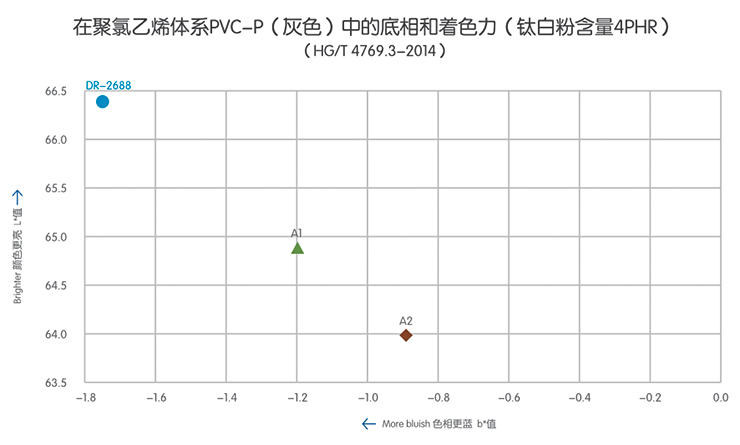

■ 在含增塑剂的灰色聚氯乙烯树脂(PVC-P)中测试消色力和底相。
■ 得益于集中的粒径分布和较细的晶粒尺寸，DR-2688具有同类型产品中出众的超级蓝底相和消色力。
■ 超蓝底相可以轻易的消除树脂中天然的黄色相，树脂本身色相越黄，效果越好，帮助塑料获得更明亮和令人愉悦的颜色，同时减少群青或酞菁蓝的使用，获得更佳的经济效益。
■ 较细的晶粒尺寸使得同等质量下的钛白粉拥有更多数目的粒子，在良好的分散帮助下，可以获得更优秀的遮盖力和冲淡能力。
